當前位置：首頁 > 產品展示 > 粗糙度測量儀 > [表面粗糙度測量儀 2205型]詳情

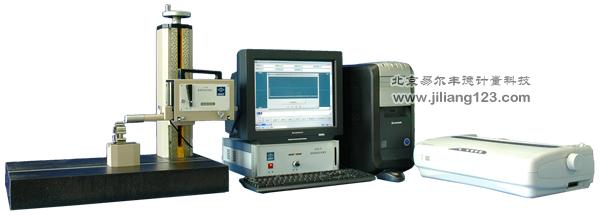

表面粗糙度測量儀 2205型

  • 產品名稱表面粗糙度測量儀 2205型
  • 產品編號0964
  • 產品產地哈爾濱

表面粗糙度測量儀 2205型





A.用途:　　

本儀器是評定零件表面質量的臺式粗糙度儀?？蓪Χ喾N零件表面的粗糙度進行測量，包括平面、斜面、外圓柱面，內孔表面，深槽表面及軸承滾道等，實現了表面粗糙度的多功能精密測量。

B.主要技術指標：

1、測量原理：觸針法，差動電感傳感器;
2、測量范圍：位移的量程:4,20,100,500μm;
　　　　　　 Ra的量程:0.2,1,10,50μm;
3、示值誤差：≤±5%;
4、最小分辨力：0.001μm
5、取樣長度：0.25,0.8,2.5mm;
6、評定長度：N倍取樣長度，N=1，2，3，4，5;
7、數字濾波器：國際、相位校正、不濾波;
8、測量參數：Ra,Ry,Rp,Rv,Rz,Rt,Rq,Rpm,Rvm,Rtm,R3z,R3y,λa,λq,△a,△q,Sm,S,Sk,Rku,Hsc,Pc,tp;
9、輪廓圖形：直接輪廓、濾波輪廓、tp曲線，幅度分布曲線;
10、輪廓圖形的垂直放大倍率： 10，100，200，500，1000，2000，5000，10000，20000，50000，100000，200000；
11、輪廓圖形的水平放大倍率：2，5，10，20，30，40，50，100，200，500，1000，2000，5000，10000；
12、驅動箱滑行長度：40mm;
13、驅動箱滑行速度：1mm/s;
14、傳感器返回形式：手動；
15、傳感器測針：金剛石圓錐，錐角90°，針尖半徑2μm;
16、立柱結構：手動升降;
17、立柱垂直測量高度：300mm;
18、工作底臺：400mm×600mm 大理石平臺。

C.儀器的組成：

1.基本配置：

●立柱
●驅動箱
●傳感器（標準、深槽）
●直線附件
●電箱
●微機、打印機
●V型工作臺
●調斜工作臺



2.可選附件：（價格另議）

●平口鉗
●圓弧粗糙度傳感器
●小孔粗糙度傳感器
●微調工作臺
●萬向工作臺
●輪廓儀專用底臺

D.儀器外形尺寸與重量：

儀器凈重....................................250kg
儀器毛重....................................350kg
儀器外形尺寸.................1620mm×420mm×640mm
包裝外形尺寸...............1590mm×1150mm×1065mm


傳感器采用金鋼石測針，測力小，精度高，壽命長。

可測最小內孔6mm


驅動箱行程40mm，傳感器手動返回。

利用直線附件，可以測量行程不小于3mm的表面。
