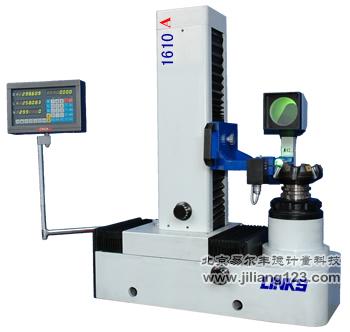

刀具預調測量?jī)x1610、1610A型

  • 產品名稱刀具預調測量?jī)x1610、1610A型
  • 產品編號0203
  • 產品產地哈爾濱

刀具預調測量?jī)x1610、1610A型





A.用途：　　

本儀器是精密級、經濟型手動臺式刀具預調測量?jī)x。主要用于測量數控機床、加工中心和柔性制造單元所使用的鏜、銑類刀具切削刃的坐標位置，并能檢查刀尖的角度、圓角及刃口的情況。


　　　　　　　　　　　　　　　　
刀刃的圓弧直徑、半徑的測量　　　　　　 刀刃夾角、直徑、半徑、長度的測量　　　　　　 測量銑刀刀刃的圓弧半徑、直徑

B.特點：

· 外形美觀、密封性強，可安置于車間使用
· 結構簡單，操作方便，運動平穩
· 1610型測量系統采用國產高精度光柵尺
· 1610A型測量系統采用進口高精度光柵尺
· 具有公、英制轉換和直徑、半徑轉換功能
· 可加裝過渡套實現擴展圓錐柄號功能(根據用戶需要)
· 具有三點定圓、四點定角功能
· 具有斷電記憶功能
C.技術規格：　

本儀器的精度指標符合JB/T7982-1999《刀具預調測量?jī)x精度》機械行業標準中精密級的全部規定。
徑向最大量程.....................150mm(φ300mm) 　
軸向最大量程..................400mm(45mm-400mm)
測量系統分辨率..........................0.01mm
主軸刀套標準錐度..........................7:24
基本圓錐柄號...............................50#
可加裝過渡套的圓錐柄號.................40#,45#
光學投影屏幕視場直徑...................φ100mm		 光學系統放大倍數........................20倍
電源......................AC220V ± 10% 50HZ
儀器凈重...............................265kg
儀器毛重...............................400kg
主機外形尺寸(長寬高)....820mm×500mm×1100mm
包裝箱外形尺寸(長寬高)1400mm×1200mm×1300mm

D.成套儀器包括：　　　　　　　　　　　　　

主機.....................................................1臺
數顯表...................................................1塊
投影屏...................................................1個

E.標準附件：

50#校準棒................................................1件
6V20W燈泡................................................3個
電源線...................................................1根
F.特殊附件：（按專門定貨供應）

50#上加裝40#過度套組件...................................1套
50#上加裝45#過度套組件...................................1套
