當前位置：首頁 > 產品展示 > 測長機/測長儀 > [JD25-D/C/H萬能測長儀系列]詳情

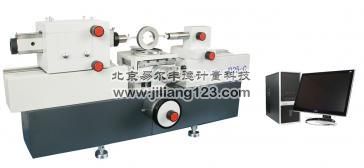

JD25-D/C/H萬能測長儀系列

  • 產品名稱JD25-D/C/H萬能測長儀系列
  • 產品編號
  • 產品產地貴陽

      端度儀器是用于測量兩端面之間距離的儀器，這里所指的“端面”可以是平面或曲面，可以是外表面或內表面。端度系列儀器是一種接觸測量儀器，相對于其它計量儀器測量精度更高。

端度系列分為光學計、測長儀、測長機三大類，光學計用于對工件快速比對測量，測長儀對工件在可以小范圍內絕對測量，大范圍相對測量。測長機用于超長工件的測量。根據結構的不同，端度儀器可以分為立式和臥式。根據采用技術的不同，端度儀器可以分為投影讀數式、數碼式、光柵式、激光式。

端度儀器測量典型產品：

外尺寸測量：平行平面類零件，如：量塊；

         球形面類零件，如：量棒、鋼球的檢測；

         柱形面類零件，如：圓柱體、軸承；

         以及外螺紋中徑檢測。

內尺寸測量：平行平面類，如：卡板；

         孔徑類，如：環規；

         以及內螺紋中徑等。

端度儀器帶有多種附件，合理利用各種附件可使各種端度儀器的測量應用更廣泛。

萬能工作臺：

安裝面積（mm ）：160×160

高度調節范圍：0~100

橫向行程：25mm

繞Y軸傾斜：±3°

工作臺轉動：±4°

工作臺承重：10kg

測帽內徑配合尺寸：φ6H7

測帽桿與測帽內徑

配合的外徑尺寸：φ6g6

測量范圍

外尺寸：絕對測量0—100，相對測量0—670

內尺寸：使用小測鉤（最大伸入深度12，最大臂厚50）時， 10~400

使用大測鉤（最大伸入深度50，最大臂厚85）時，30~370

用電測測鉤：1~60

用萬能測鉤：14~112

內螺紋中徑測量：

使用小測鉤時（螺紋小徑13~30）

使用大測鉤時〔螺紋小徑31-（70-臂厚）×2〕

螺距：0.5~6

外螺紋中徑測量：

最大200，螺距：1~6

測量力(N)：0、1.5、2.5

數字顯示當量：0.0001mm

儀器示值變動性：外尺寸測量時，2σ≤0.3μm

內尺寸測量時，2σ≤0.5μm

儀器準確度（20℃±0.2℃時）

型號 外尺寸絕對測量 內尺寸測量
JD25-D （0.5+L/200） μm

（1+L/100） μm（ 其中

L為測量尺寸，單位：mm）

JD25-C 0.5μm 1μm
JD25-H 0.4μm 0.8μm

儀器使用環境：室溫20℃±0.5℃，相對濕度≤60%RH

儀器質重：150kg

儀器外形尺寸：長960X寬390X高450

基座選用優質鑄鐵，經長期自然時效處理，穩定性好。

測量主軸采用優化方形設計，確保測量時運動性能的穩定性。

配置多種可選附件，能滿足不同測量要求。

儀器采用了高精密的測量系統，符合阿貝原理，測量精度高。

軟件功能強大，不僅能對示值誤差進行修正，同時還能自動修正由溫度造成的測量誤差,且軟件帶有自動判別拐點功能。

JD25-D：配數顯箱。

JD25-H采用進口光柵系統，精度高，穩定可靠。
