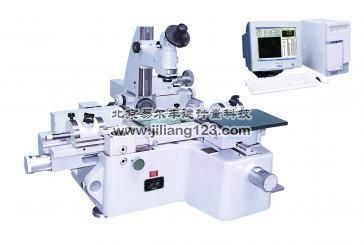

JX13B 微機型萬能工具顯微鏡
- 產品名稱JX13B 微機型萬能工具顯微鏡
- 產品編號
- 產品產地貴陽
工具顯微鏡分為大型工具顯微鏡和萬能工具顯微鏡。根據產品的性能特點分為：數字式、數據處理式、圖像處理式等多種，具有較高的測量精度，可以滿足不同用戶的測量需求。
工具顯微鏡是一種測量用途極為廣泛的計量?jī)x器，該儀器能精確測量各種工件的尺寸、角度、形狀和位置，以及螺紋制件的各參數。適用于機器制造業、工具制造業、模具制造業、儀器儀表業、軍事工業、航空航天及汽車制造、電子行業、塑料與橡膠行業的計量室、檢查站和高等院校以及科研院所等。儀器帶有光學定位器、頂針架、分度頭、測高裝置、雙像目鏡、輪廓目鏡等多種附件，可對機械零件、量具、刀具、夾具、模具、電子元器件、電路板、沖壓件、塑料及橡膠制品進行質量檢驗和控制。
其典型測量對象有：
各種成型零件如樣板、樣板車刀、沖模和凸輪的形狀；
螺紋塞規、絲杠和蝸桿等外螺紋的中徑、大徑、小徑、螺距、牙型半角；
齒輪滾刀的導程、齒形和牙型角；
鉆?；蚩装迳峡椎奈恢枚龋I槽的對稱度等形位誤差；
主顯微鏡配有多種目鏡和物鏡，視場大，成像清晰。
采用光電數顯技術，以精密光柵尺作為測量元件，測量精度高。
主顯微鏡可左右偏擺，適用于螺旋狀零件測量。
透、反射照明，輪廓和表面尺寸均可測量。
具有快速移動和微動裝置，并可快速切換。
帶有頂針架、V形支架、分度頭、測高裝置等多種附件，使用范圍廣。
采用先進計算機處理技術，將光柵數顯系統采集的信號實時輸入計算機，由功能強大的二坐標測量軟件進行 數據處理，能高效完成各種復雜的測量計算工作。
測量范圍：200mm×100mm
分辨率：0.0002mm
準確度：（1+L/100）μm（其中 L為測量長度，單位：mm）
工作臺
平工作臺尺寸：260mm×270mm
圓工作臺直徑：φ 213mm
圓工作臺角度分劃范圍：0°~ 360°
圓工作臺角度分度值：30"
物鏡
| 總放大率 | 物鏡放大率 | 工作距離 | 物方視場 |
| 1× | 10× | 79mm | Φ20mm |
| 3× | 30× | 69mm | Φ6.6mm |
| 5× | 50× | 49mm | Φ4mm |
主顯微鏡立柱
傾斜范圍：±12°
傾斜角度分度值：30'
測角目鏡
角度分劃范圍：360°
角度分度值：1'
輪廓目鏡
角度分劃范圍：±7°
角度分度值：10'
頂針裝置
夾持最大長度：700mm
夾持最大直徑：φ100mm
高頂針架
夾持最大長度：200mm
夾持最大直徑：φ250mm
圓分度頭
角度分劃范圍：0°~ 360°
角度分度值：1′
光學定位器
測桿垂直方向擺動范圍：±3°
最小探測孔徑：φ5mm
最大探測深度：15mm
定位變動性： <1μm
測量力（N）：0.1±0.03
環境要求：室溫20±1℃，相對濕度40％－60％RH
儀器外形尺寸 :長1300×寬1250×高800
儀器質量：450kg
